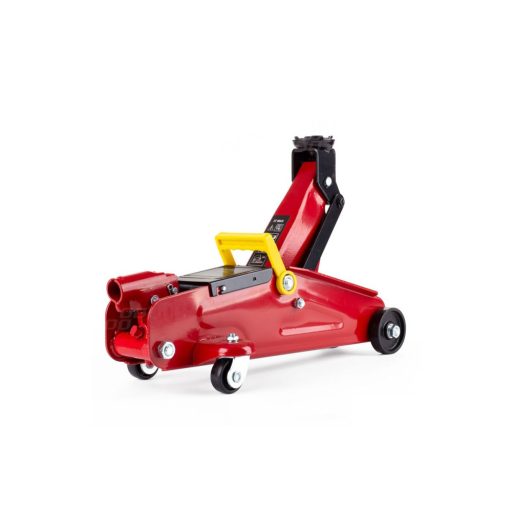

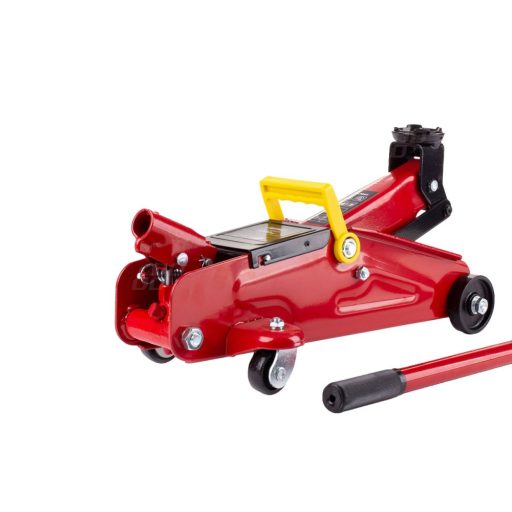

Hidraulikus emelő, krokodil 2 t

• maximális terhelhetőség 2000 kg

• emelési magasság: 125 - 330 mm

• súlya: 8,5 kg

• méretei: 48 x 23 x 15 cm

• tanúsítvány: CE



• Csomag tartalma:

• 2 tonnás emelő

• 42 cm cső



Használati utasítás:

A tulajdonos és az üzemeltető felelős a karbantartás elvégzéséért, az összes címke és figyelmeztető tábla karbantartásáért, valamint az üzemeltetés során a rendeltetésszerű használat betartásáért. Az emelő ellenőrzését az ebben a kézikönyvben található információk alapján végezze el.
Az emelő használata előtt a tulajdonos és az üzemeltető felelőssége, hogy elolvassák és megismerjék ezt a használati útmutatót, és megértsenek minden figyelmeztetést és utasítást, beleértve az ellenőrzési és karbantartási folyamatot is, amely ebben a kézikönyvben és az emelőn található. Mindenkinek, aki ezzel a berendezéssel dolgozik, ismernie kell a működést, a figyelmeztetéseket, a karbantartást stb., hogy biztosítsa az emelő biztonságos üzemeltetését.

A jármű felemelése:

1. Győződjön meg arról, hogy az emelő és a jármű szilárd, vízszintes talajon áll

2. Mindig húzza be a rögzítőféket, és ékelje ki a kerekeket

3. A jármű kézikönyve szerint keresse meg az emelő elhelyezésére szolgáló emelési pontokat, és helyezze az emelőt e pont alá

4. Forgassa el a leeresztő szelepet az óramutató járásával megegyező irányban zárt helyzetbe. Ne húzza túl!

5. A jármű kívánt pozícióba emeléséhez helyezze be a vezérlőrudat a foglalatba, majd pumpálja fel és le

6. Helyezze a támasztékokat az alváz alá a jármű gyártója által kijelölt helyekre. Ne menjen a jármű alá, hacsak az nincs alátámasztva. Az emelőket nem nagy terhek hosszú távú emelésére tervezték. LASSAN forgassa el a leeresztő szelepet az óramutató járásával ellentétes irányba, hogy leengedje a járművet az emelőállványokra

A jármű leeresztése:

1. Forgassa el az óramutató járásával megegyező irányba a leeresztőszelepet, ezzel zárva azt

2. Pumpálással emelje fel a járművet a támasztékokról

3. Távolítsa el a támasztékokat. Ne álljon a jármű alá, miközben leengedi a járművet

4. Lassan az óramutató járásával ellentétes irányba forgatva nyissa meg a leeresztő szelepet a jármű padlóra süllyesztéséhez

Ellenőrzés:

A terméket a jelen használati útmutató szerint kell karbantartani. Ezt a terméket nem szabad módosítani

1. Minden használat előtt szemrevételezéssel ellenőrizni kell az állapotot, például repedt hegesztési varratokat, sérüléseket, elhajlást, hiányt, ha vagy az esetlegesen sérült alkatrészt

2. Az ellenőrzést a jelen kézikönyvben szereplő utasítások szerint kell elvégezni

3. Ellenőrizze, hogy nincsenek-e repedt vagy törött hegesztési varratok, kiterjedt korrózió, laza, sérült vagy hiányzó alkatrészek

Karbantartás:

Rendszeres havi karbantartás javasolt. A kenés nagyon fontos az emelőknél, mert nagy terheket emelnek. Bármilyen szennyeződés, például por, szennyeződés stb. lassabb mozgást vagy nagyon komoly károkat okozhat a belső alkatrészekben. A következő karbantartási eljárás az emelő megfelelő működéséhez fontos.

1. Kenje meg az emelőhengert, a meneteket és a szivattyú mechanizmusát könnyű olajjal

2. Szemrevételezéssel ellenőrizze, hogy nincsenek-e megrepedt hegesztési varratok, hajlott, sérült vagy hiányzó alkatrészek, illetve olajszivárgás.

3. A terméket azonnal ellenőrizni kell, ha túlzott terhelésnek vagy ütésnek volt kitéve

4. Ha bármely hidraulikus emelő rendellenesen működik, akkor azt üzemen kívül kell helyezni, amíg meg nem javítja egy hivatalos, erre szakosodott javítóműhely

5. Tartsa tisztán az összes felületet, címkét és feliratot

6. Ellenőrizze az olaj állapotát

7. Háromhavonta ellenőrizze a hengert kiterjedt korrózió szempontjából. Szükség esetén tisztítsa meg, majd törölje le olajjal megnedvesített ruhával. Amikor az emelő nincs használatban, mindig le kell engedni

Az emelőt mindig teljesen leengedett helyzetben tárolja. Ez megvédi a fontos alkatrészeket a korróziótól. Ne használjon fékfolyadékot, hajtóműolajat vagy normál motorolajat - károsodást okozhat. Mindig hidraulikus emelőkhöz tervezett termékeket használjon

Munkahenger légtelenítése:

1. Fordítsa el a leeresztő szelepet egy fordulattal az óramutató járásával ellentétes irányba a nyitáshoz

2. Nyolcszor pumpálja teljesen

3. Forgassa el a leeresztő szelepet az óramutató járásával megegyező irányba a bezáráshoz

4. Pumpáljon rúddal, amíg a henger el nem éri a maximális magasságot, majd szivattyúzza többször, hogy eltávolítsa a levegőt a hengerből

5. Óvatosan és lassan nyomja meg az olajbetöltő sapkát, hogy kiengedje a bent rekedt levegőt

6. Fordítsa el a leeresztő szelepet egy fordulattal az óramutató járásával ellentétes irányba, és engedje le a hengert a legalacsonyabb helyzetbe. Ha szükséges, alkalmazzon erőt

7. Forgassa el a leeresztő szelepet az óramutató járásával megegyező irányban zárt helyzetbe, és ellenőrizze az emelés működését. Lehetséges, hogy az előző eljárást többször is el kell végezni a levegő teljes kiengedéséhez

Szerviz:

Minden olyan esetben, amikor az emelő sérültnek, elkopottnak tűnik vagy rendellenesen működik, le kell állítani annak használatát, amíg egy felhatalmazott szerviz meg nem javítja. Javításhoz csak a gyártó által engedélyezett pótalkatrészeket használjon

Az olajszint ellenőrzése:

1. Forgassa el a leeresztőszelepet az óramutató járásával ellentétes irányba, hogy leengedje az emelőhengert az alsó helyzetbe. Ehhez erőre lehet szükség

2. Távolítsa el az ellenőrző lemezt

3. Helyezze az emelőt vízszintes felületre, távolítsa el a betöltő sapkát. Állítsa az emelőt függőleges helyzetbe úgy, hogy a rúdrögzítés lefelé legyen. Az olajnak egy szintben kell lennie a betöltőnyílás aljával. Ha nem, adjunk hozzá olajat. NE TÖLTSE TÚL. Mindig töltsön fel új, tiszta hidraulikaolajat

4. Helyezze vissza a töltősapkát és az ellenőrző lemezt.

5. Ellenőrizze az emelő működését

AZ EMELŐ MŰKÖDTETÉSE ELŐTT FIGYELMESEN OLVASSA EL ÉS TARTSA BE EZEKEZ AZ UTASÍTÁSOKAT:

• Ne lépje túl a megengedett KAPACITÁST.

• Az emelőt úgy tervezték, hogy csak sík és kemény felületen működjön.

• A megemelt terhet közvetlenül az emelés után megfelelő támasztékokkal kell alátámasztani.

• Ne mozgassa a járművet, ha az emelőn van.

• A járművet a gyártó által meghatározott helyeken emelje.

• Csak a gyártó támasztékai és tartozékai használhatók.

• Az aljzaton semmilyen változtatást vagy módosítást nem szabad végrehajtani.

• A figyelmeztetések be nem tartása az emelő károsodását, valamint személyi sérülést vagy anyagi károkat okozhat.

• Minden használat előtt ellenőrizze az állapotot.

• Az ilyen típusú termékek helytelen kezelésével összefüggő potenciális veszély miatt a gyártó vagy a szállító írásos engedélye nélkül semmilyen változtatást vagy módosítást nem szabad végrehajtani a terméken.
