Utánfutó elektromos vezeték lámpákkal (FT-88) 7pin / 5 m, konnektoros bekötés

Utánfutó elektromos vezeték lámpákkal (FT-88) 7pin / 5 m, konnektoros bekötés

Komplett készlet az utánfutók világításának felújításához

Leírás: Ez a készlet hatékony megoldást kínál az utánfutók világításának felújítására. A csatlakozás lapos csatlakozókkal történik közvetlenül a lámpákhoz, az egyes lámpák bekötésének megfelelően.

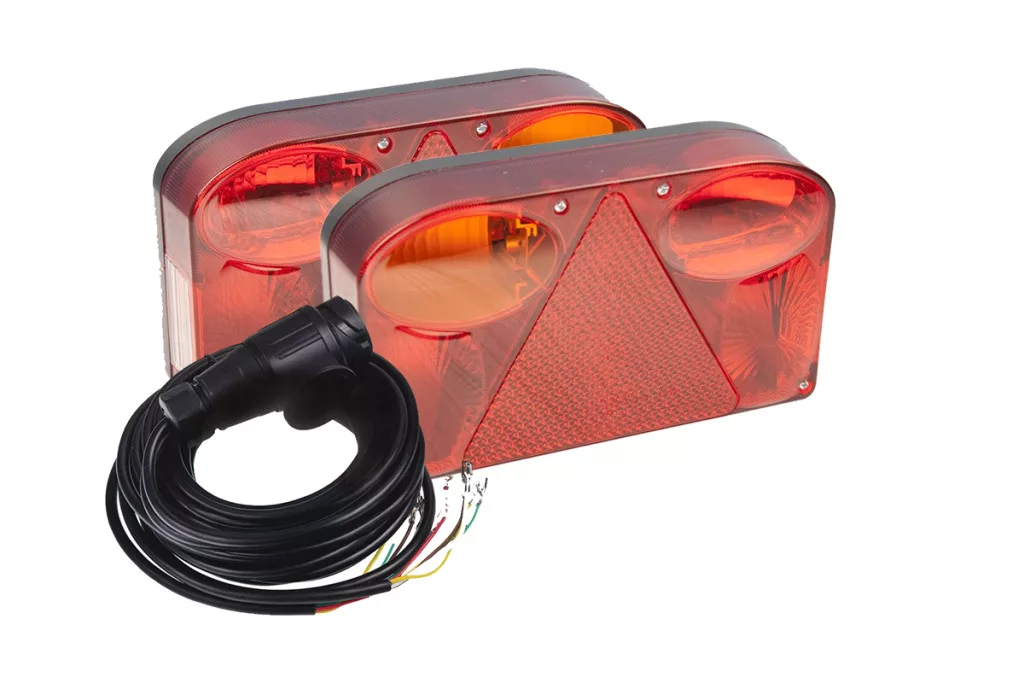

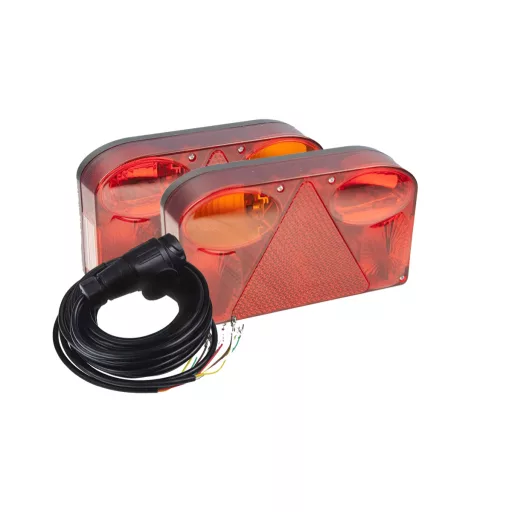

A készlet tartalma:

• 5 m hosszú kábelezés 7pin dugvillával
• Hátsó lámpák rendszámtábla világítással
• Ködlámpa
• Beépített háromszög prizma

Használati feltételek: A készlet maximum 3 m hosszú rakfelületű és maximum 1,3 m vonórúddal rendelkező utánfutókon használható.

Összeszerelési útmutató:

1. Elektromos vezetékek elhelyezése:

   • Vezesse az elektromos vezetékeket a pótkocsi alatt a gyártó által kijelölt helyekre.

2. Vezetékek csatlakoztatása:

   • Csatlakoztassa az elektromos vezetékeket a lámpákhoz a lapos csatlakozókkal (szükség esetén módosítsa).

3. Első helyzetjelző lámpák csatlakoztatása:

   • Ha az utánfutója lehetővé teszi, csatlakoztassa az első helyzetjelző lámpákat az előkészített extra kábelhez, vagy csatlakoztasson egy külső vezetéket a helyzetjelző lámpákhoz.

4. Ködlámpa csatlakoztatása:

   • Csatlakoztassa a ködlámpát a kábelköteghez, és szükség esetén földelje le egy külön kábellel.
   • Vezetékek: fekete - bal oldali lámpa, piros - féklámpa, barna - jobb oldali lámpa, zöld - jobb oldali irányjelző, fehér - test, kék - ködlámpa, sárga - bal oldali irányjelző
