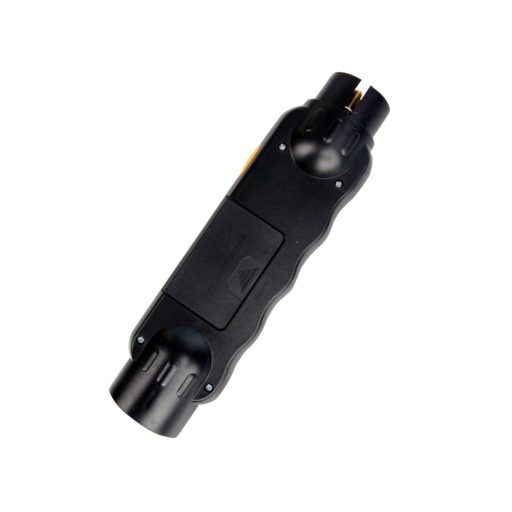

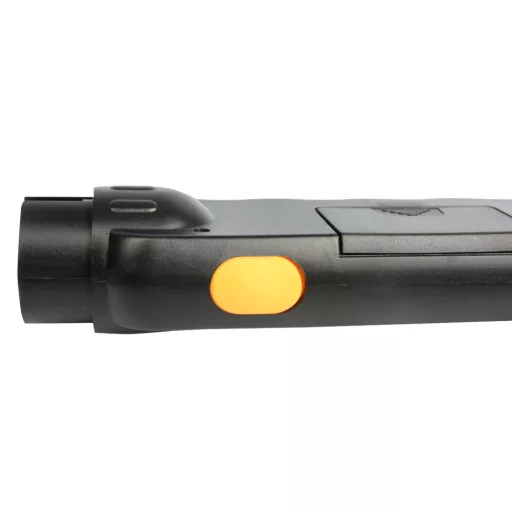

Vonóhorog elektromos bekötési szett teszter, 7-pin, 12V, Multipa

Vonóhorog elektromos szett teszter 7-pin, 12V, Multipa

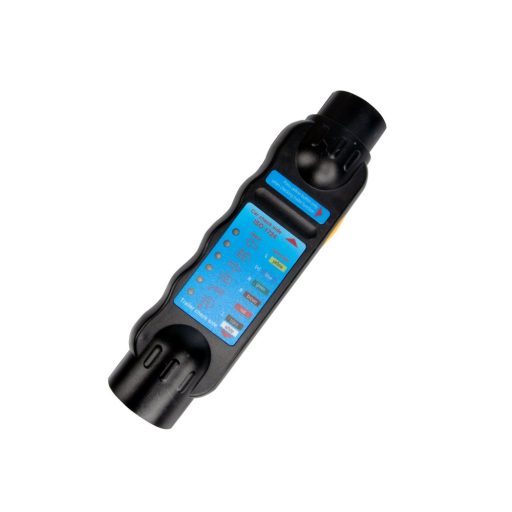

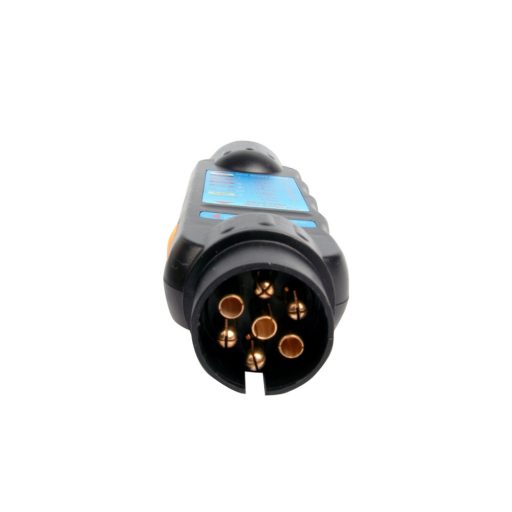

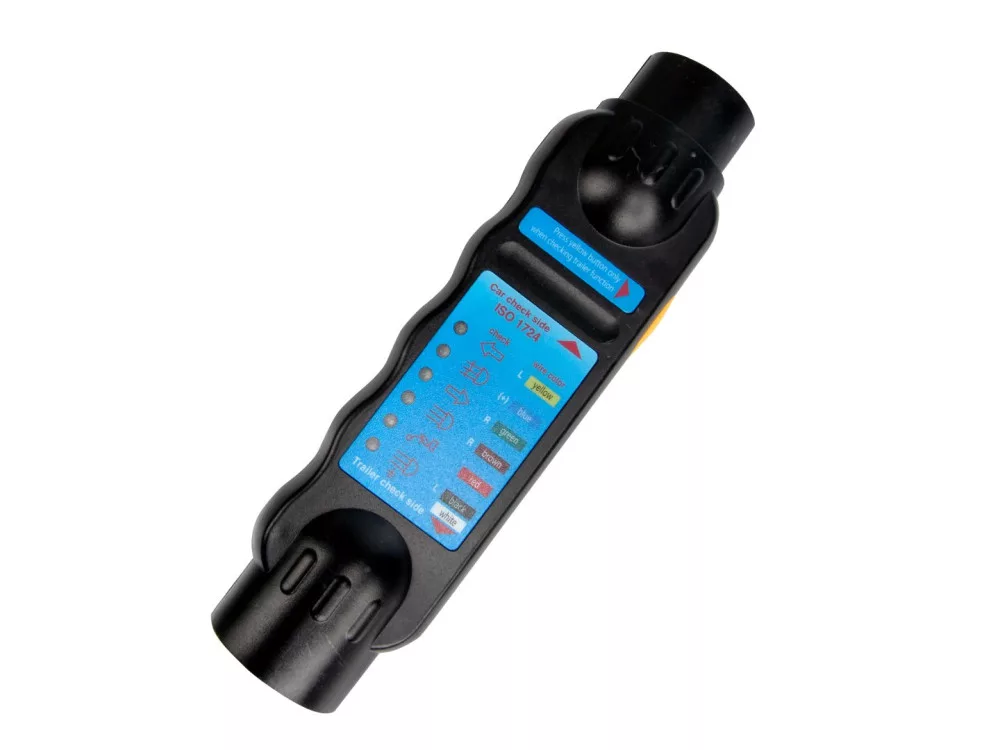

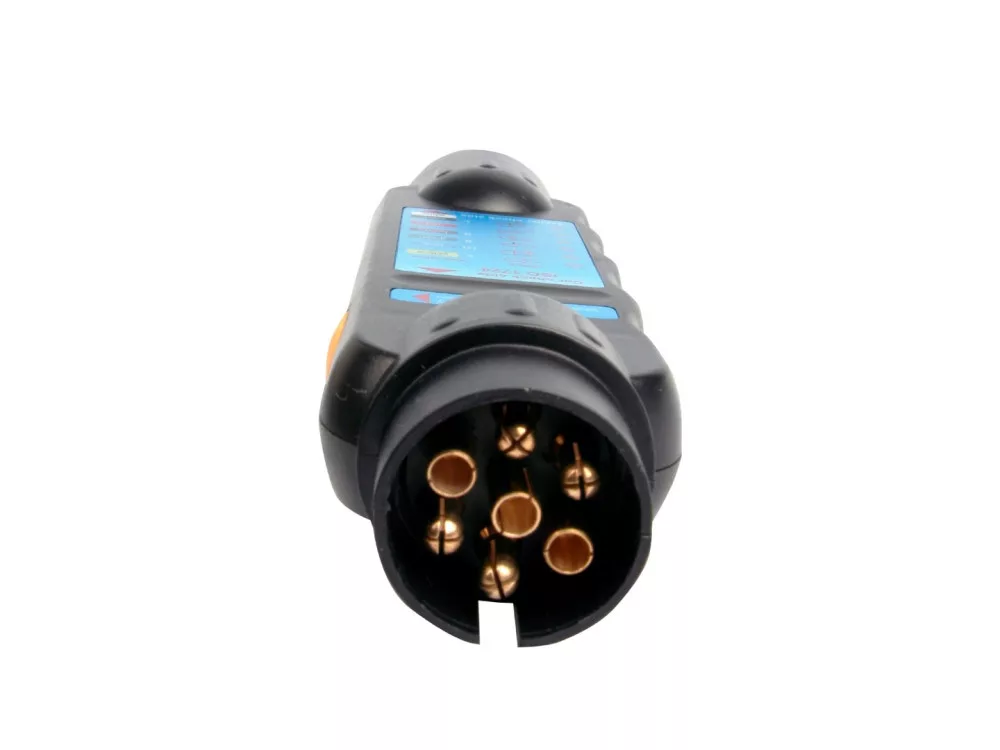

Ez a LED-es vizsgáló készülék az összes közlekedési szempontból fontos világítási funkciót vizsgálja az utánfutó csatlakozó aljzatainál és dugóknál. A LED-es kijelző jelzi az adott hibás kábelszínt. Az összes 7 pólusú csatlakozó dugaljt és dugvillát megvizsgálja. Adapter segítségével (nem része a csomagnak) pedig az összes 13 pólusú csatlakozó dugalj és dugvilla 7 pólusú funkcióját is megvizsgálja. Áramfelvét 9 V-os elemről (nem része a csomagnak).
Használati utasítás:

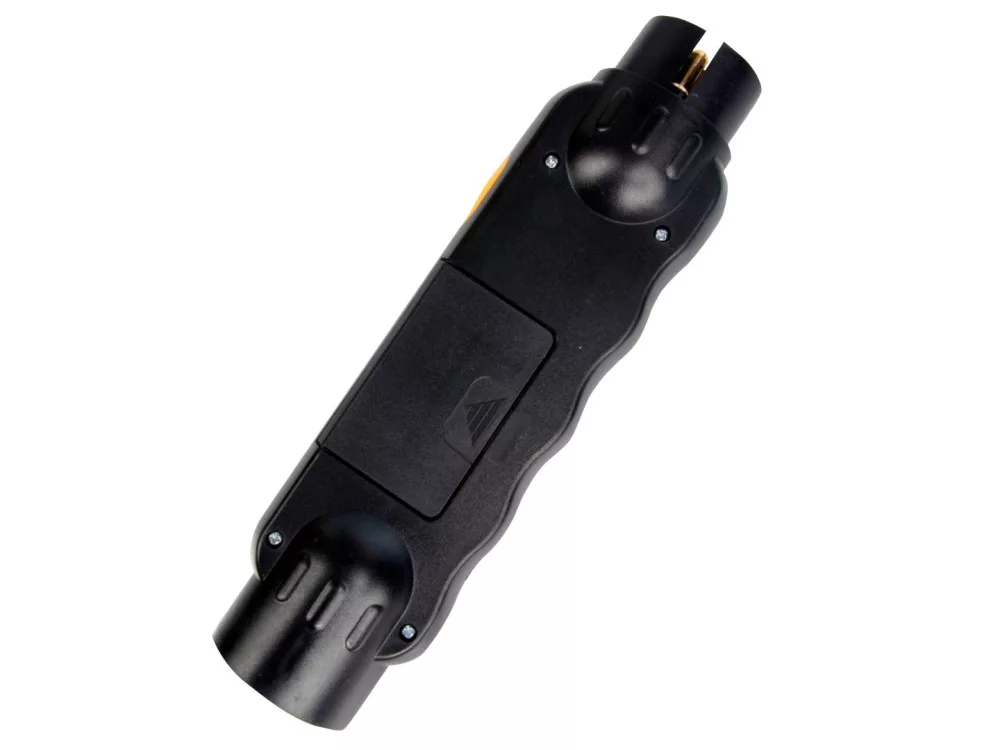

Helyezzen be egy 9 V-os elemet (nem tartozék) a teszterbe, ügyelve a helyes polaritásra. Csatlakoztassa a tesztert a pótkocsi aljzatához vagy a dugaszhoz, és értékelje ki a mért adatokat.
Utánfutó dugvilla vizsgálás:

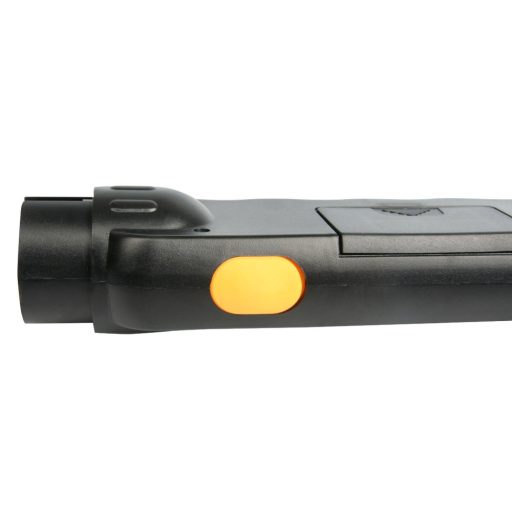

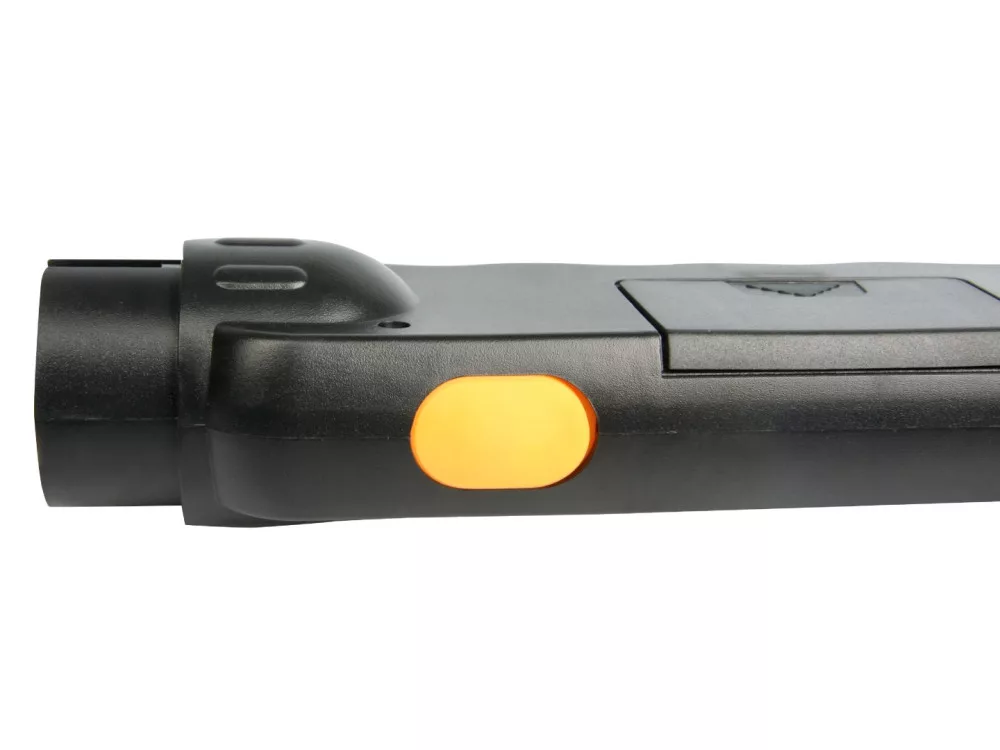

A vizsgáláshoz szükséges, hogy minden utánfutó lámpában működőképes izzó legyen. Csatlakoztassa a dugvillát a teszterbe és nyomja meg a sárga gombot a teszter oldalán. Ha minden rendben van, akkor az összes LED világít. Mindegyik LED jelzi a saját elektromos áramkörét. Ha néhány LED nem világít, akkor nem jól van bekötve a dugvilla/lámpa, megszakított a vezeték, kiégett az izzó, stb. Ha az összes LED nem világít, akkor a teszterben le van merülve az akkumulátor, megszakított a vezeték -12V földelés, stb.
Gépjármű vonóhorog dugalj vizsgálás:
Kapcsolja be a jármű lámpákat és az összes index lámpákat is. Csatlakoztassa a tesztert a vonóhorog dugaljba és nyomja meg a sárga gombot a teszter oldalán. A LED diódák jelzik a bekapcsolt lámpákat, amelyek megfelelően továbbítva működnek a vonóhorog dugaljban is. Ha összes LED nem világít, akkor a gépjárműn ki vannak kapcsolva a lámpák vagy megszakított a vezeték -12V földelés, stb.
Figyelmeztetés:
Soha ne csatlakoztassa a tesztert egyidőben a gépjármű vonóhorog dugaljba és az utánfutó dugvillába együtt. A gépjármű vonóhorog dugaljat és az utánfutó dugvillát mindig külön vizsgálja. Ne csatlakoztassa a tesztert a CANBUS rendszeres gépjárművekre.
